     问：

     设计未仔细核对设计图中防火阀的设置情况，未按规范要求设置相应防火阀；在施工过程中未严格按设计文件要求设置相应防火阀，施工未满足国家标准《通风与空调工程施工质量验收规范》GB50243-2016及《建筑防烟排烟系统技术标准》GB51251-2017中系统施工章节的要求。

     答：

     参考依据：

     1.应符合国家标准《建筑设计防火规范》GB50016-2014(2018年版)第9.3.11、9.3.12条的规定。2.应符合国家标准《消防设施通风规范》GB55036-2022第11.3.4条、《建筑防烟排烟系统技术标准》GB 51251-2017第6.3.5条的规定。

     参考做法：

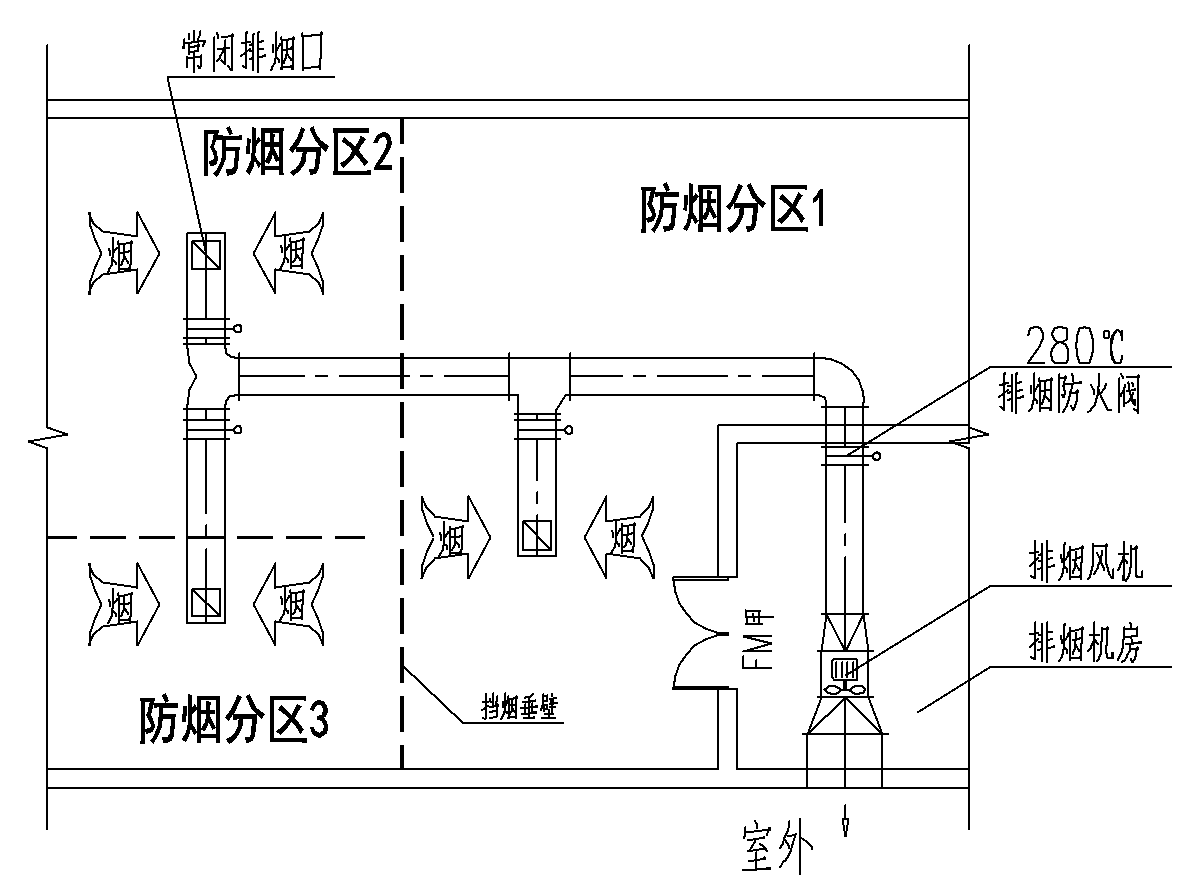

     1.正确做法：风管应根据规范设置防火阀。排烟防火阀设置见图1。

 图1 排烟防火阀设置示意图

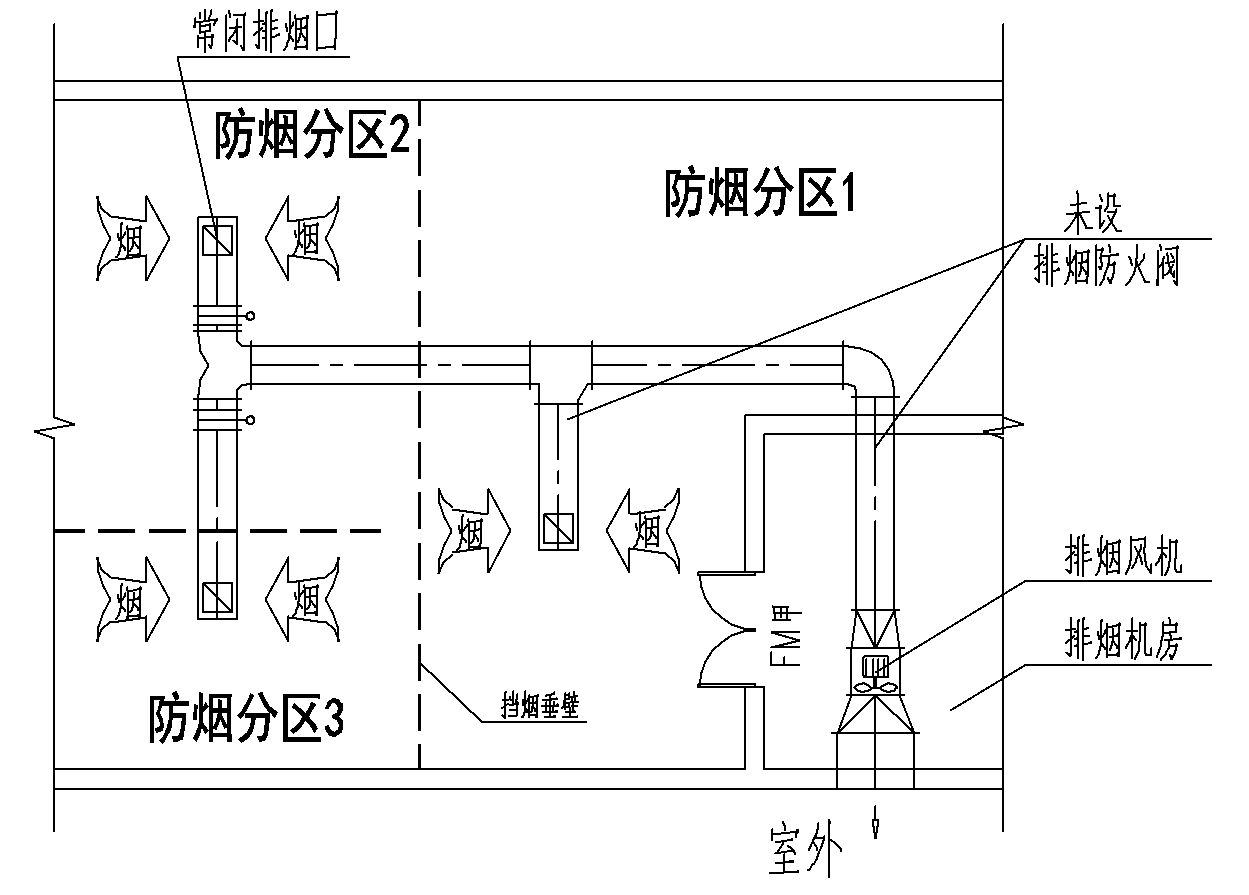

     2.错误做法：图2中一个排烟系统负担多个防烟分区的排烟支管上，以及排烟风机入口处未设置排烟防火阀，不满足规范要求。

 图2 排烟防火阀错误设置示意图

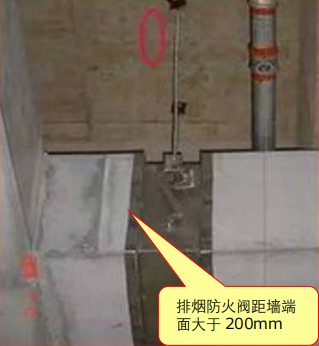

     图3中位于防火分区隔墙两侧的防火阀，距墙表面大于200mm，不满足施工参考依据。

 图3 排烟防火阀安装排烟防火阀距墙端面大于200mm
