常见问题解析-61丨储烟仓内自然排烟窗有效面积问题

常见问题解析-61丨储烟仓内自然排烟窗有效面积问题

问

        设计储烟仓厚度未按国家标准《建筑防烟排烟系统技术标准》(GB 51251-2017)第4.6.2条设计，即储烟仓厚度设计过小，导致储烟仓内无法开够规范要求的自然排烟窗面积大小或未对自然排烟窗（口）有效面积进行计算核实，如上悬窗、下悬窗开启角度＜70°时，有效面积未进行相应的角度折算或设计过程中未考虑结构梁可能对自然排烟窗安装的影响，导致自然排烟窗安装高度下移，进而影响储烟仓内自然排烟窗（口）有效面积大小或设计为追求外立面美观，过多采用玻璃幕墙，导致自然排烟窗（口）有效面积设计无法达到规范的要求；施工采购的自然排烟窗（如上悬窗、下悬窗）开启角度小于设计值或施工过程中预留窗洞时未考虑抹灰、贴瓷砖等因素影响，导致安装窗（口）面积过小或施工过程未考虑窗框、百叶对自然排烟窗（口）有效面积的影响，从而导致位于储烟仓内的自然排烟窗有效总面积大小不符合相关标准的规定。

答

参考依据：

参考做法：

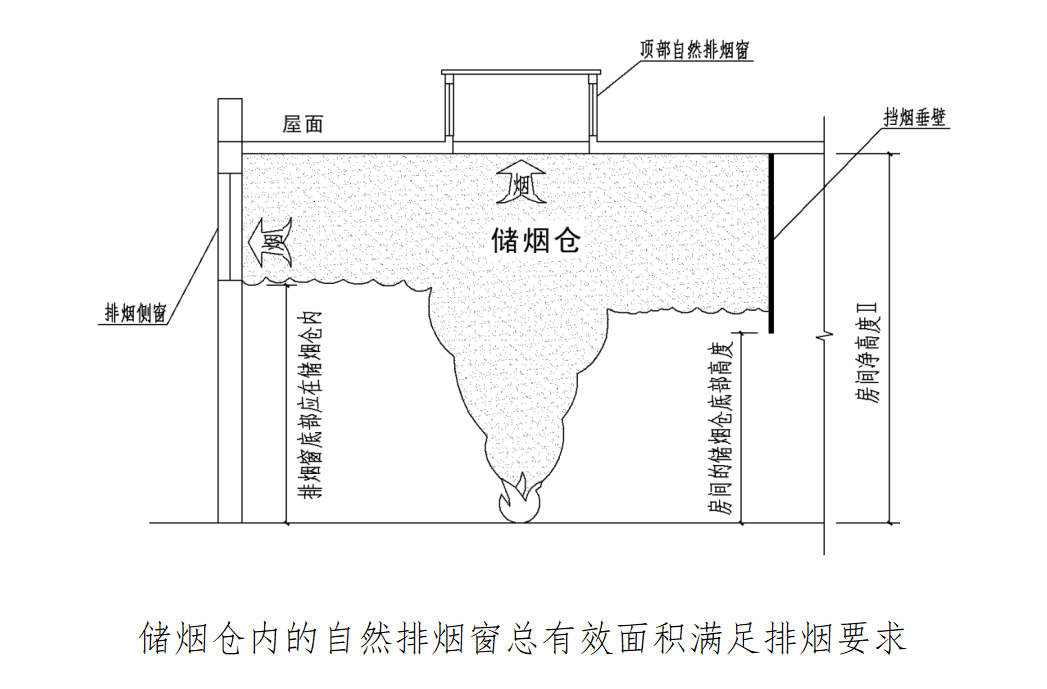

       1）设计人员应仔细核对建筑专业设计图中储烟仓内自然排烟窗（口）有效面积是否满足排烟的相关要求，如排烟窗的设置高度、开启角度、结构梁影响等，见下图。

       2）在施工过程中应注意预留窗洞大小是否满足安装要求，订制自然排烟窗的各类参数应满足设计文件要求，如发现现场安装无法满足设计要求时，应及时将问题反馈至设计单位。
